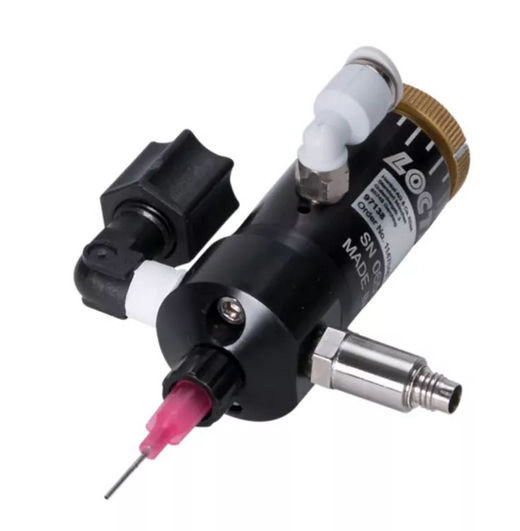

LOCTITE 97138 Flow Sensing Dosierventil 3.5 Bar

Das LOCTITE 97138 Durchflussmess-Dosierventil ist ein normalerweise geschlossenes Membranventil, das eine hochpräzise Hubverstellung ermöglicht und eine gleichmäßige Durchflussregelung gewährleistet. Es verfügt über einen Druckwandler, der zur Messung des Drucks des Klebstoffstroms dient, der als Indikator für den Klebstoffdurchfluss fungiert. Lichthärtende Klebstoffe, Befestigungsmassen und Schraubensicherungen in einem breiten Viskositätsbereich von niedriger bis mittlerer Viskosität können mit diesem Ventil dosiert werden. Das LOCTITE-Dosierventil wird über einen einfachwirkenden Zylinder geöffnet. In der Ruheposition ist das Dosierventil geschlossen. Die Abdichtung in der Ruhestellung erfolgt durch den Druck des Kolbens über eine Feder auf die Membran. Die Membran dichtet die Produktbohrung im Ventil ab. Ein Eingangsdruck von 4 bis 6 bar bewegt die Membran, die mit einer Kolbenstange verbunden ist, über eine voreingestellte Weglänge, sodass das Produkt in die Membrankammer fließen kann. Die Produktmenge wird durch die folgenden Faktoren bestimmt: Öffnungszeit des Dosierventils, Dosierdruck im Produktbehälter, Größe der Dosierspitze, Hub des Membranverschlusskolbens (max. 0,6 mm) und Viskosität des zu verarbeitenden Produkts. Das Dosierventil 97138 kann nur in Verbindung mit dem Vorverstärker 97211 und den Steuergeräten 97152 verwendet werden.

Produktmerkmale

• Online-Überwachung des Klebstoffflusses zur Sicherstellung der Prozessqualität – blasenfreie, tropffreie Dosierung
• Präzise Einstellung des Hubs zur Steuerung des Durchflusses
• Einsetzbar in stationären, robotergestützten oder handgeführten Anwendungen
